最大输出功率和源/阱限值：
|
电压 |
电流 |
|
202 W，最大 |
202 W，最大 |
|
±10.1 V @ ±20.0 A |
± 5.05 A @ ± 40 V |
|
±20.2 V @ ±10.0 A |
± 10.1 A @ ± 20 V |
|
±40.4 V @ ± 5.0 A |
± 20.2 A @ ± 10 V |
|
四象限输出或吸入操作。 |
四象限输出或吸入操作。 |
电流和电压量程扩展：两台2651A可通过串联或并联扩展某些应用下的工作量程和功率性能。请参见网站www.keithley.com的应用指南。
有源负载操作：注意：当2651A配合另一台系统源表仪器或其他任何有源负载工作时，需要将2651A的输出关闭模式设置为“OUTPUT_ACTIVE_LOAD”。更多详细信息请参考2651A的参考手册。
脉冲技术指标
最小可编程脉宽：100µs。
脉宽编程分辨率：1µs。

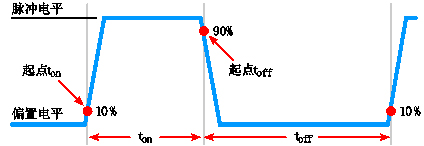

从脉冲起点至关闭时间起点测得：
最小脉冲上升时间：
|
电流量程 |
负载电阻 |
上升时间(典型值) |
|
50 A |
0.05 Ω |
25 μs |
|
50 A |
0.2 Ω |
57 μs |
|
50 A |
0.4 Ω |
85 μs |
|
20 A |
0.5 Ω |
90 μs |
|
50 A |
0.8 Ω |
120 μs |
|
20 A |
1 Ω |
180 μs |
|
10 A |
2 Ω |
330 μs |
|
5 A |
8.2 Ω |
400 μs |
占空比：1%–100%
测量速度技术指标
最大扫描速率(操作/秒)，60Hz (50Hz)：
|
A/D转换器速度 |
触发源 |
用户脚本测量至存储器 |
用户脚本测量至GPIB |
用户脚本源测量至存储器 |
用户脚本源测量至GPIB |
扫描API源测量至存储器 |
扫描API源测量至GPIB |
|
0.001 NPLC |
内部 |
20000 (20000) |
10000 (10000) |
7000 (7000) |
6200 (6200) |
12000 (12000) |
5900 (5900) |
|
0.001 NPLC |
数字I/O |
8100 (8100) |
7100 (7100) |
5500 (5500) |
5100 (5100) |
11200 (11200) |
5700 (5700) |
|
0.1 NPLC |
内部 |
580 (480) |
560 (470) |
550 (465) |
550 (460) |
560 (470) |
545 (460) |
|
1.0 NPLC |
内部 |
59 (49) |
59 (49) |
59 (49) |
59 (49) |
59 (49) |
59 (49) |
|
HS ADC |
内部 |
38500 (38500) |
20000 (20000) |
10000 (10000) |
9500 (9500) |
14300 (14300) |
6300 (6300) |
最大单次测量速率(操作/秒)，60Hz (50Hz)：
|
A/D转换器速度 |
触发源 |
测量至GPIB |
源输出测量至GPIB |
源输出测量合格/不合格至GPIB |
|
0.001 NPLC |
内部 |
1900 (1800) |
1400 (1400) |
1400 (1400) |
|
1.0 NPLC |
内部 |
58 (48) |
57 (48) |
57 (48) |
利用TSP-Link扩展接口，使支持TSP的仪器之间能够进行触发和通信。参见下图：
最大测量量程变化：143 µs
最大源量程变化：2.5 ms
最大源功能量程变化：1.0 ms
